产 品 信 息

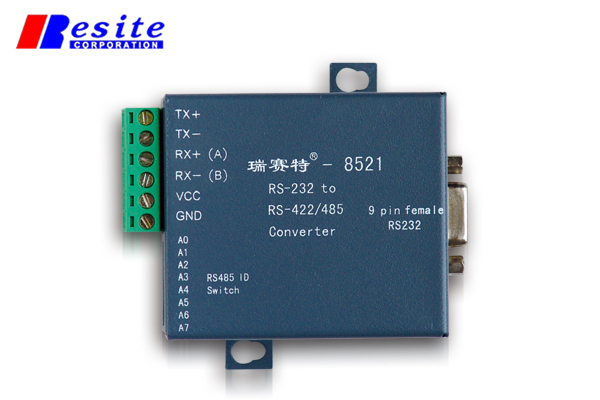

瑞赛特-8521可以给串口设备加上地址并通过RS-485或RS-422总线进行数据通信。通过连接瑞赛特-8521转换器,支持32个RS-232设备连接到RS-485总线上,从而实现上位机与下位机的RS-232设备之间的通信。
在瑞赛特-8521上有3个指示灯。当转换器接通电源时,PWR灯亮,当RS-232设备往RS-485总线上传送数据时TXD灯闪烁,当转换器从RS-485总线上接收数据时,RXD灯闪烁。
瑞赛特-8521用9600波特率通讯,8个数据位,无奇偶校验,一个停止位,无握手信号,通过转换器时没有延迟。
应用领域:计算机、终端、工控机、多用户卡、仪表、终端服务器
◆ 地址范围:A-Z,a-f (最多255个)
◆ 传输距离:1200m
◆ 控制电源:10-30VDC(推荐12V 100mA)
◆ 隔离电压:1000V
◆ 工作温度:-25—85℃
◆ RS-422/485接口:300V 15A接线端子
◆ RS-232接口:DB9孔
◆ 命令口设置
·波特率:9600bps
·数据位:8位
·停止位:1位
·奇偶校验:无
◆ 产品规格:70mm X 60mm X 25mm
◆ 产品质量:150g
设置方法:
RS-422与RS-485设置相同,以RS-485为例来进行设置,其网络接线(图一)
1、设置RS-485地址DIP开关(地址字母表见图三)
2、选择DCE/DTE选择开关(图二)
3、选择一个地址字母(图三),设置DIP开关,1:开关朝上,0:开关朝下
4、用一根串口延长线连接转换器与RS-232设备
5、连接RS-485电缆到接线端子
6、如果连接上位机,则将主转换器的地址设置为"00000000",即所有的开关在下的位置上。设置DCE/DTE开关到"DCE",连接下位机将转换器的地址设置好(图三),在两个转换器之间连接RS-485电缆,32个地址单元可在同一网络中使用。打开应用软件,开始与设备通讯。
使用方法:
◆ 通过超级终端(串口参数设置正确)
打开对应的串口,在对话框中连续输入“回车+OpenX+回车”,其中注意字母分大小写,“X”为A—Z,a—f 对应字母;
关闭串口:“回车+CloseX+回车”
◆ 通过TurboC或VB、VC自行编写程序
打开串口命令为(十六进制):
0x0D 0x4F 0x70 0x65 0x6E “X” 0x0D
关闭串口:
0x0D 0x43 0x6C 0x6F 0x73 0x65 “X” 0x0D
