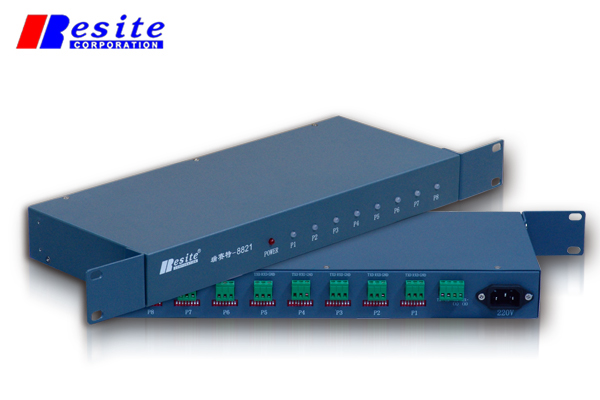

        瑞赛特-8821可以给8路串口设备加上地址并通过485或422总线进行数据通信。可把8个RS232设备连接到RS422或RS485的总线上。适用于电力、门禁、安防、工控等不带地址的RS232总线网络。

◆  地址范围： A-Z，a-f
 ◆  最大距离：1.2km
 ◆  电源要求：AC170—240V
 ◆  隔离电压：1000VDC
 ◆  工作温度：-25—85℃
 ◆  RS232接口：300V 15A接线端子
 ◆  命令口设置
  ☉ 波特率：9600bps
  ☉ 数据位：8位
  ☉ 停止位：1位
  ☉ 奇偶校验：无

◆ 产品规格：365mm X 150mm X 45mm

◆ 产品质量：1650g

设置方法：

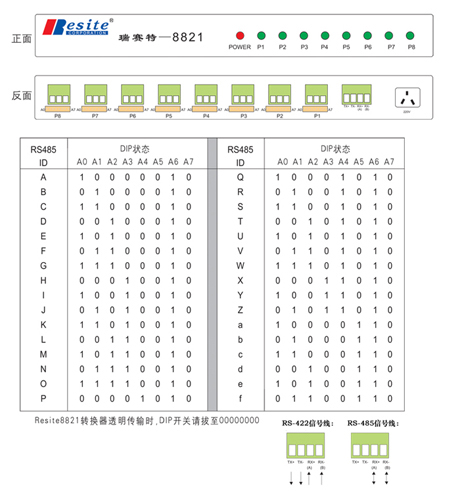

◆ 设置RS485地址DIP开关
◆ 选择DTE/DCE选择开关
◆ 选择一个地址字母，设置DIP开关
◆ 用一根串口延长线连接转换器与RS232设备
◆ 连接RS485电缆到接线端子
◆ 如果连接上位机，则将主转换器的地址设置为"00000000"，所有的开关在下的位置上。设置DCE/DTE开关到"DCE"，连接下位机将转换器的地址设置好，在两个转换器之间连接RS485电缆，32个地址单元可在同一网络中使用。打开应用软件，开始与设备通讯。

使用方法：

◇ 通过超级终端(串口参数设置正确)打开对应的串口，在对话框中连续输入回车+OpenX+回车，注意字母的大小写，“X”为A—Z，a—f的对应字母。

◇ 通过TurboC或VB、VC自行编写程序打开串口命令为（十六进制）：
　　0X0D 0X4F 0X70 0X65 0X6E “X” 0X0D
　

    关闭串口：
　　0X0D 0X43 0X6C 0X6F 0X73 0X65 “X” 0X0D
    注：如果50秒没有数据，设备将自动关闭；如果需要随时关闭设备。


疑难解答：

  ◇ 通过超级终端(串口参数设置正确)
      确认485接线是正确的，首先把地址设置成“00000000”，此时的8821相当于一个无地址的RS485/422转换器，用超级终端（系统自带）或串口调试软件与转换器通讯，当通讯正常后，再设置所需设置地址。

 ◇ 确认串口延长电缆是完好直通的，确认DTE/DCE开关是否拔到合适的位置。
 ◇ 观察RXD和TXD的LED指示灯，核实数据流向。
